| 사용 용도 | 공기청정기용 가스센서 | 공기청정기용 가스센서 모듈 | |
|---|---|---|---|
| VOC 센서 공기청정기 AQS 냄새센서 오염센서 |
General purpose
실내오염도를 감지하여 LED 표시 및 FAN을 약,중,강, 터보등으로 전환하여 자동운전 (소프트웨어로 상대치 검지, 조절) |
 SP3-AQ2-01 (구형) |
A01020 (SP3S-AQ2-01 탑재품) 커넥터 별도 |
SP3S-AQ2-01 (신형) |
 |
FIS4220_20170310 한글 사양서S.pdf FIS4220-AQ1 draft1 상세영문사양서.pdf
VOC 센서 모듈 FIS4220-AQ1 의 특장점
수명이 10년 정도로 일반적인 MEMS 센서에 비해 메리트가 있음
기존 MEMS가 제대로 감지하지 못하는 담배연기등 잡가스 감도가 굉장히 좋음
이니셜 타임 30초 내외
UART 통신 가능
플럭스에도 그다지 영향이 없으므로 자동남땜조 사용 가능
타 MEMS 센서 초기 디폴트 125ppb부터 시작이 많음 / fis4220은 0부터 996ppb
초소전력
소형 패키지
열방사의 작은 구조

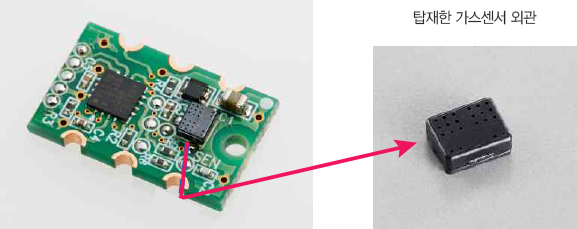

SEMI- CONDUCTOR 방식의 가스센서 탑재
| 항목 | 사양 |
|---|---|
| 탑재가스센서 | SEMI -CONDUCTOR（例：SMB-AQ1) |
| 검지대상가스 | VOC가스、담배연기등 |
| 전원 | 3.3V DC±5％ |
| 초기난기운전 | 20～230초（가변) |
| 검지주기 | 2초 |
| 가스센서 제어 | PWM제어 |
| 평균소비전류 | 1mA |
| 소비전력 | 약 3.2mW |
| 출력신호 | 시리얼 출력（UART, 19200bps, 8bit, ASCII) |
| 동작온도 | -10 to 50 ℃ 결로 없을 것 |
| 사이즈 | 14 × 22.6 (mm) |
| 중량 | 약0.9g |
