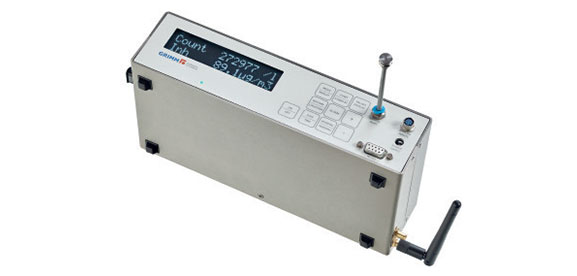

GRIMM 먼지계측기 독일製 #1109 Grimm Dust Spectrometer (11-A)

  • (1) 분진 입경 및 농도 분석기 원리 (Aerosol Spectrometer) GRIMM 1109
    - Aerosol Spectrometer는 분진 측정 원리는 광산란 방식을 이용하여 분진에 의한 산란광량을 검출,
     분석함으로서 입자의 개수와 크기 분포를 측정한다.
     또한 필터 포집방식을 이용하여 분진의 화학적 분석 및 밀도분석에 사용할 수 있다.

  • (2) 분석 내용
    - 실내 및 대기 또는 Stack 및 HOOD에서 떠다니는 분진을 측정하는 장비로,
      ① 각각의 입경별로 분진의 개수를 측정하는 32채널 Particle Counter로 입경분석기능
      ② 32채널 각각의 입경별로 분진의 질량농도를 측정기능
      ③ PMIO, PM2.5, PM1.0등 환경농도값을 측정할 수 있는 농도측정기능

  • (3) 장비 구성
    - Hardware : Aerosol Spectrometer본체, Sampling Inlet, Battery, 메모리카드, 전원공급장치
    - 데이터 처리 시스템 : 소프트웨어 (Aerosol Spectrometer 운영 및 Data처리 프로그램)

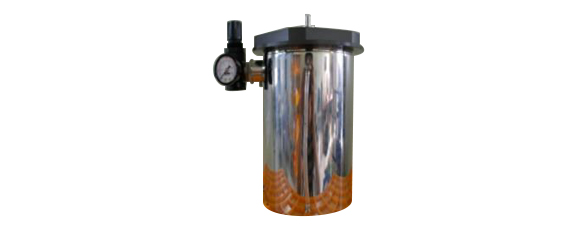

6-Jet Atomizer 입자발생장치

  • 용도 (Applications)
    Aerosol 입자발생용
    필터 효율 측정 및 Monitoring용
    장비 Calibration을 위한 표준입자 발생장치
    Wind Tunnel 용 입자발생 장치
    Particle Deposition in water deposition system
    -방식 : 가압노즐식(Atomizer) : 6개의 노즐을 사용하여 다량의 액상 에어로졸을 발생

  • 특징 (Features)
    An important element of aerosol technology is the generation of test aerosol for calibration instruments,
    conducting aerosol research, and developing and testing aircleaning and air-sampling equipment.
    Aerosol Atomizer 6-Jet series are use the jet-nozzle nebulizers. Compressed air at a supply pressure of
    up to 6 ㎏/㎠ exits from an orifice at a high velocity. The low pressure created at the exit region by
    Bernoulli effect causes the liquid to be drawn from a reservoir into the airstream.
    The liquid is disintegrated into small fine droplets through the jet orifice.

  • 사양 (Specifications)
    Dimensions [LWH] :160*160*250 mm, Materials : Stainless steel
    Weight : 5 kg

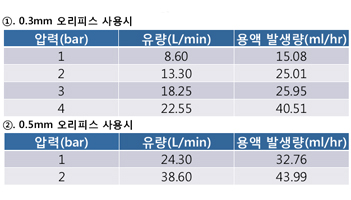

    압력별 발생유량 : 비교표 참조
    발생유량 : 표 참조
    발생농도 : 10^7#/cc

Accessories

  • Use: Generation of clean air by removing particles, water vapors and oil mists from ambient air and nitrogen gas
  • Flow rate: ~ 50 lpm
  • Weight: 5.5㎏

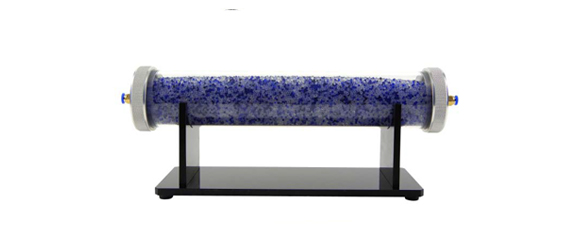

  • Use: Removal of water vapors and droplets in the test air by means of diffusion mechanism
  • Relative humidity: 20% (when air having RH 60% introduces)
  • Weight: 1.9㎏
