간단, 소형, 고감도
미량가스를 초고감도의 반도체식 가스센서를 검출기로 사용하여 ppb 레벨의 초고감도 가스계측을 실현하였습니다.
간단한 조작, 단시간 계측
가스주입 조작만으로 자동적으로 계측을 시작하여 단시간 (4분 or 8분) 에 측정을 완료합니다
캐리어 가스 봄베 불필요
자연대기를 캐리어가스로 사용하므로 고압봄베가 불필요합니다.
주의 : 가스별 장비 기종에 따라서 고순도 봄베에어가 필요한 경우가 있습니다.
소형, 경량, Portable
오리지널로 개발한 소형column 등의 독자적인 기술로 소형 (B4 사이즈), 경량화 (5.5kg)을 실현하였습니다.
연속측정 (측정가스 자동주입기능) * 옵션기능
측정시간 또는 측정횟수를 설정하는 것으로 무인으로 24시간 연속측정이 가능합니다.
기본구성
캐리어가스에 자연대기를 사용하여 검출기에 고감도의 반도체식 가스센서를 사용한 간단한 구성으로 고감도 계측을 실현하였습니다.
용도
다양한 분야에서의 미량가스 검출에 활용 가능합니다.
공장의 환경측정 : 공장내, 외부의 환경대책, 악취처리능력의 체크등
폐기물의 악취관리등 : 폐기물로부터 발생하는 악취관리, 근처의 주민들의 민원대책등
소취, 탈취 성능평가 : 소취, 탈취장치 (탈취제, 탈취필터)의 성능평가등 (탈취 전후 비교)
식품 신선도, 품질관리 : 식품제조공정의 품질관리, 식품의 신선도 체크등
연구분야의 미량가스 분석 : 환경, 의학, 미생물등의 연구분야의 미량가스 분석

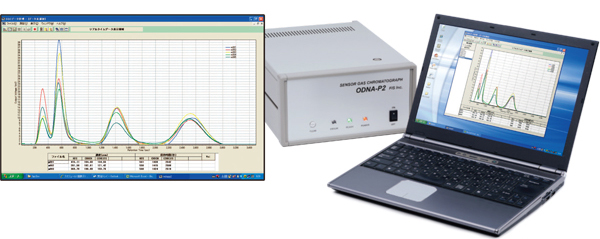

부속되는 소프트웨어로 컴퓨터에 Real Time 표시
측정결과를 Real Time으로 컴퓨터 화면에 표시하는 소프트웨어를 준비하여 사용하고 있습니다.
크로마토차트, 가스농도 표시, 연속측정 시 (옵션)의 경시 그래프등의 편리한 기능을 갖추고 있습니다.
＊컴퓨터는 별도로 준비하여 주시기 바랍니다.
Customize 가능
고객의 요망에 맞추어 준비된 사양 외에 다른 가스 및 농도의 개발 및 Customize하여 제공 가능합니다.
예）고순도 에어봄베 사양 (측정장소의 분위기가 오염되어 있는 경우등）
측정가스 자동주입 및 자동연속 측정사양 (자동흡인에 의해 연속 모니터링 측정이 가능)
그 외의 계측대상 가스기기의 개발 (현행기종의 측정대상 가스 이외의 가스측정의 검토)
| Item | Contents | ||||
|---|---|---|---|---|---|
| 제품명 | Sensor Gas Chromatograph 센서가스크로마토그래프 | ||||
| 모델 | ODSA-P2 | ODNA-P2 | SGHA-P2 | SGEA-P2 | SGVA-P2 |
| 사양서 (PDF) |
DownloadPDF |
DownloadPDF |
DownloadPDF |
DownloadPDF |
DownloadPDF |
| 기술자료 (PDF) |
DownloadPDF |
DownloadPDF |
DownloadPDF |
DownloadPDF |
DownloadPDF |
| 계측방식 | Gas chromatography using semiconductor gas sensor 반도체식 가스센서를 사용한 가스크로마토그래프 | ||||
| 측정대상가스(*1) | Hydrogen sulfide 황화수소 Methyl mercaptan 메틸메르캅탄 Dimethyl sulfide 디메틸설파이드 |
Ammonia 암모니아 Trimethylamine 트리메틸아민 |
Hydrogen 수소 Carbon monoxide 일산화탄소 Methane 메탄 |
Acetone 아세톤 Ethanol 에탄올 Acetaldehyde 아세트알데히드 Isoprene 이소프렌 |
Toluene 톨루엔 Ethylbenzene 에틸벤젠 Xylene 크실렌 Styrene 스티렌 |
| 측정농도범위 | 황화수소: 메틸메르캅탄: 디메틸설파이드: |
암모니아: 트리메틸아민: |
수소: 일산화탄소: 메탄: |
아세톤: 에탄올: 아세트알데히드: 이소프렌: |
톨루엔: 에틸벤젠: 크실렌: 스티렌: |
| 최소표시 분해능 | 0.1ppb or 0.1ppm | ||||
| 초기 안정화 시간 | 5 to 60 min (*3) | ||||
| 측정시간 | 4 min | 4 min (*4) | 4 min | 8 min | 8 min |
| 시료가스 주입량 (cc) (*5) |
2cc | 2cc | 2cc | 5cc | 5cc |
| 측정결과 | On PC display (*6) | ||||
| 측정방식 | Manual injection with a syringe. Auto-start of the measurement (*7) 실린지 수동 주입 후 자동측정 시작 | ||||
| 캐리어가스 | Pumped and filtered clean ambient air 자연대기(*8) | Cylinder air | |||
| 신호출력 | RS232C (*9) | ||||
| 전원 | 100 to 240V AC 프리볼트 | ||||
| 소비전력 | Approx. 40VA | ||||
| 크기 | 260(W) X 135(H) X 340(D) mm | 260(W) X 135(H) X435(D) mm | |||
| 무게 | 5.5Kg | 6.5Kg | |||
| 사용환경 | Temperature: 10 to 30C Humidity: 20 to 80%RH (No dew condensation) | ||||
| 보관환경 | Temperature: -20 to 60C Humidity: 20 to 80%RH (No dew condensation) | ||||
희망하시는 1종류의 가스는 무상으로 설정되며, 2가스 째부터는 추가되면 유상으로 대응하고 있습니다.
캐리어가스에 수소프리 공기봄베를 사용하는 경우에는 0.05~150ppm이 됩니다. (옵션사양)
기기의 안정도에 따라 자동적으로 시간을 조정합니다.
트리메틸아민을 추가 선택한 경우는 측정시간이 8분이 됩니다.
시료가스 주입량은 0.2cc~5cc의 범위내에서 Customize 가능합니다.
(정도(精度)에 따라 불가능 한 경우도 있습니다.)
전용측정 및 측정결과 해석 프로그램이 부속되어 있습니다.
연속자동주입장치 사양도 있습니다. (옵션사양)
캐리어가스에 봄베에어를 사용하는 것도 가능합니다. (옵션 사양)
USB 시리얼 변환 케이블이 부속되어 있으므로, RS-232C 단자가 없는 PC의 경우 USB 단자를 사용하여 주시기 바랍니다.
